JJF（陜）060-2021倒角卡尺校準規范

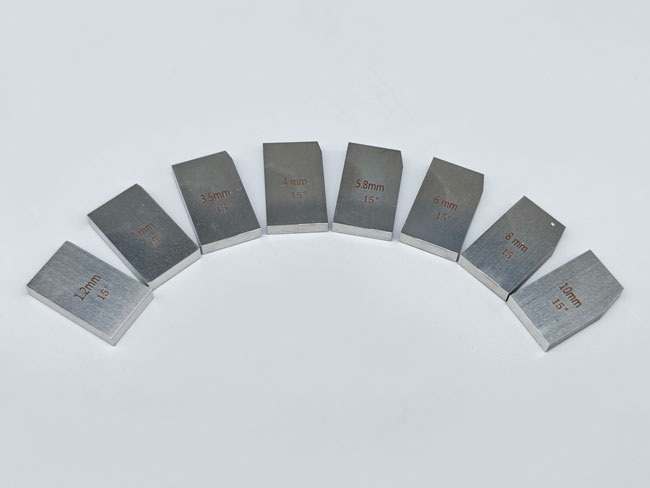

倒角標準塊

校準：示值誤差；數顯倒角卡尺示值變動性；

倒角標準塊技術要求：

倒角尺寸測量不確定度：U=0.01mm，k=2；

倒角角度：土2′

工作面的表面粗糙度：Raく0.2μm

平面度<0.005mm

側工作面1與2之間的垂直度<21

標準塊厚度：>5mm

標稱值C: 1.2mm,2.0mm,3.5mm,4.0mm,5.8mm,6.0mm,8.0mm,10.0mm;

倒角卡尺是測量倒角尺寸的計量器具。倒角卡尺可分為I型Ⅱ型游標倒角卡尺。[型倒角卡尺，可測量15°、30°、45°、60°倒角。II型倒角卡尺，測量45°倒角。

計量特性

1.測量面及基準面的表面粗糙度

測量面及基準面的表面粗糙度Ra一般不超過0.4um。

2.標尺標記的寬度及寬度差

分度值0.02標尺寬度0.08-0.18寬度差0.02

分度值0.1標尺寬度0.08-0.18寬度差0.05

3. 測量基準面平面度

測量基準面平面度一般不大于0.005mm。

4.兩測量基準面的夾角

倒角卡尺兩測量基準面的夾角一般為90°士5′

數顯倒角卡尺漂移

數顯倒角卡尺的漂移在30min內一般不超過1個分辨力。帶自動關機的可不校準此項。

5. 示值誤差

分度值0.01示值*大允許誤差數顯式士0.06

分度值0.02示值*大允許誤差游標式士0.06

分度值0.1示值*大允許誤差游標式土0.2

校準方法：

1.數顯倒角卡尺漂移

將數顯倒角卡尺置于測量范圍內的任一示值，緊固尺框，每隔10min觀察一次示值，記錄顯示值，觀察3次，示值*大值與*小值之差即為數顯倒角卡尺的漂移。

2. 示值誤差

倒角卡尺的示值誤差用倒角標準塊測量，測量值一般可選取在測量范圍內大致均勻分布的 (3~5) 點。

3.游標倒角卡尺

將游標倒角卡尺的基準面置于倒角標準塊的兩側工作面上，移動測量桿，使測量桿的測量面與倒角標準塊的工作面接觸，讀取其示值。重復測量3次，取3次讀數的平均值作為測量結果。按公式計算游標倒角卡尺示值誤差。

4.數顯倒角卡尺示值變動性

在相同條件下，移動尺框，使數顯倒角卡尺測量任意一尺寸，重復測量5次并讀數，示值變動性以*大與*小讀數的差值確定。
